Scopriamo come montare un controtelaio scorrevole per intonaco

Posa in opera del controtelaio EVOLUTION | versione intonaco

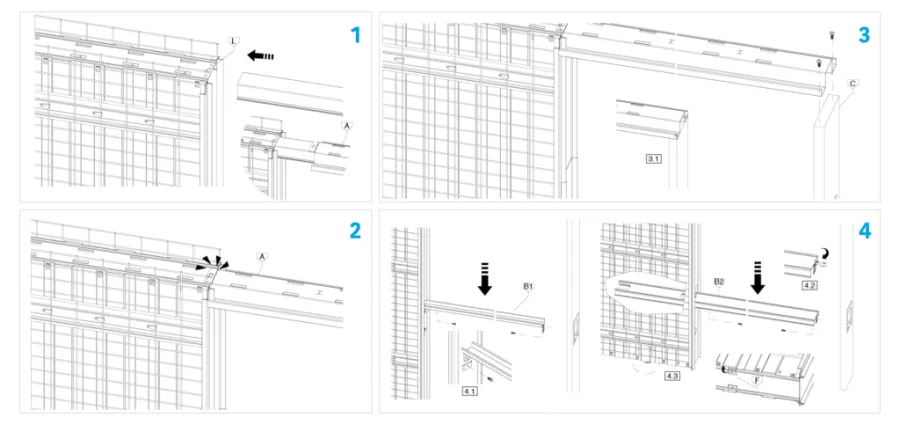

ASSEMBLARE IL PRODOTTO
come montare un controtelaio scorrevole per intonaco - montaggio cassonetto

  1. Inserire il traverso di scorrimento (A) all’interno del cassonetto fino al click della linguetta (L).
  2. Bloccare il traverso di scorrimento (A) come mostrato in Fig. 2
  3. Fissare il traverso superiore di scorrimento con il montante di battuta laterale in legno utilizzando le viti in dotazione (N°2 autofilettanti Ø4,8×17)
  4. Procedere al fissaggio del distanziatore (B) necessario per mantenere esatta la quota della luce di passaggio con le viti in dotazione (N° 2 viti autofilettanti Ø4,8×17)

POSIZIONAMENTO DEL CONTROTELAIO
Nuove costruzioni:
Creare punti d’appoggio a quota esatta del pavimento finito e posare il controtelaio.
Pavimento esistente:
Posizionare il controtelaio direttamente sul pavimento. Per il fissaggio a terra usare i punti “F” (vedi figura 4.2).

ISTRUZIONI PER IL RIVESTIMENTO

  1. Rivestire il controtelaio con malta cementizia fino a coprire la rete (1cm circa)
  2. Pareggiare l’intonaco fino a filo del controtelaio
  3. Procedere alla rasatura di rifinitura con gesso o scagliola

ATTENZIONE
Posizionare il controtelaio a piombo facendo attenzione al piano.
NON MONTARE IL CASSONETTO PIU IN ALTO DEL PAVIMENTO FINITO

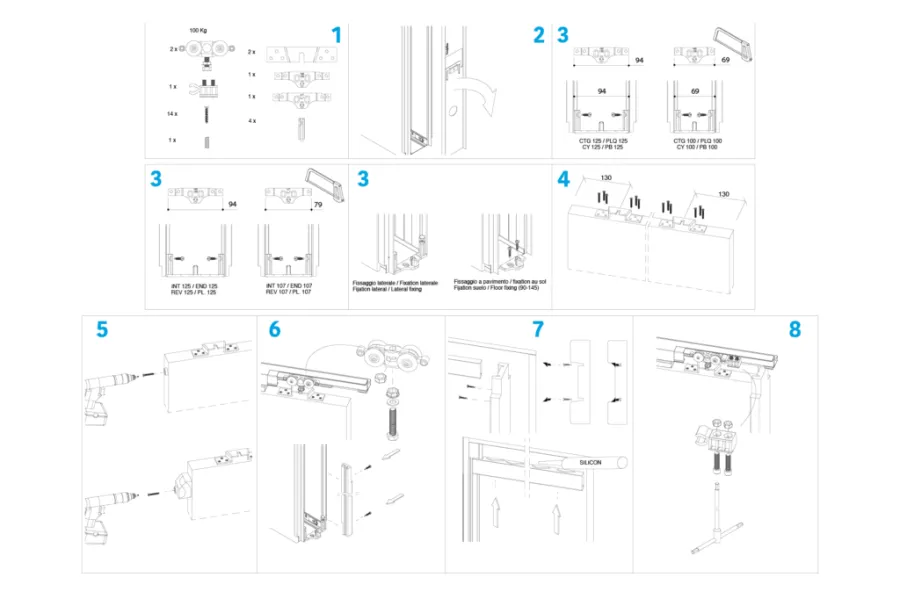

MONTAGGIO DELL’ANTA

come montare un controtelaio scorrevole per intonaco - montaggio anta
Una volta posato il controtelaio si procede al montaggio dell’anta.
I sistemi Ermetika sono adattabili ad ante in legno o in vetro. Le istruzioni di seguito riportate fanno riferimento ad un’anta in legno.

  1. Verificare se sono presenti tutte le componenti del Kit carrello per portata 100 kg ovvero: 2 carrelli a 4 ruote, 2 staffe, 2 guide porta autocentranti con pilastrini, fermaporta anteriore, viti e bulloni.
  2. Rimuovere il profilo di chiusura frontale del cassonetto ed estrarre la scatola degli accessori posizionata all’interno
  3. Fissare la guida autocentrante a pavimento o lateralmente, a seconda dello spessore della parete (come indicato nella fig. 3)
  4. Fissare le staffe sul pannello porta con le viti in dotazione.
  5. Fissare il paracolpi posteriore per regolazione della corsa dell’anta.
  6. Assemblare il kit carrelli sul binario.
  7. Regolazione, taglio e posa degli elementi di finitura verticali e di battuta (stipiti e cornici coprifilo) e relativo inserimento delle spazzole di guarnizione sul perimetro della porta e posizionamento delle cornici orizzontali
  8. Posizionamento del fine corsa in chiusura con possibilità di regolazione a seconda delle esigenze.

Per concludere, è necessario installare la maniglia e la relativa serratura sulla porta.

Se hai bisogno di ulteriori dettagli per capire come montare un controtelaio scorrevole da intonaco, guarda il video tutorial di montaggio su Youtube
